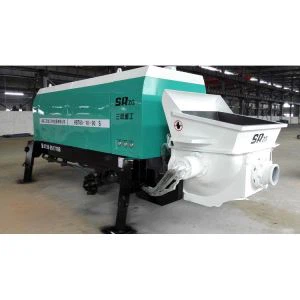

Vysokotlakové čerpadlo na betón

Primárny okruh čerpadla je jednou z najdôležitejších častí čerpadla betónu. Tento obvod riadi paralelné hydraulické hnacie valce a obsahuje nasledujúce komponenty.
Piestové čerpadlo:Hlavné hydraulické čerpadlo získava energiu z axiálneho piestového čerpadla s premenlivým objemom doplneného dizajnom cykliky. Nastavením uhla cykliky sa zmení dĺžka zdvihu piestov a tento proces zmení posunutie betónu. Čím väčší prietok, tým väčší je uhol cykliky. Operátori môžu nastaviť uhol cykliky pomocou funkcie snímania zaťaženia a ovládania hlasitosti.
Motor:Motor alebo elektromotor poháňa hlavné hydraulické čerpadlo. Keď motor beží ako obvykle, čerpadlo sa vypne, čím sa minimalizuje tlak na čerpadlo a poskytuje dostatok energie na udržanie mazania čerpadla.
Rozdeľovač ventilov:Ventil na hlavnom okruhu riadi prietok, poistný ventil, spätný ventil a smerový ventil ovládaný pilotom.
Ovládanie plynu:Na napájanie okruhu čerpadla operátor nastaví otáčky na maximálne otáčky pomocou ovládača škrtiacej klapky.
Cyklistický okruh:Akonáhle sa čerpadlo zapne, okamžite spustí cyklický okruh. Tento obvod generuje elektrický signál a aktivuje smerové ventily.
Materiál valcov:Dva paralelné valce striedavo pumpujú betón. Senzory priblíženia spúšťajú činnosť čerpania materiálu a posielajú signál zo senzorov do logického ovládača.
Pretlakový ventil:Tento ventil chráni primárny okruh čerpadla pred extrémnym tlakom. Keď tlak v systéme dosiahne povolené maximum, otvorí sa poistný ventil a olej sa vráti do nádrže.

Tento okruh riadi funkciu posúvania S-trubice z jedného valca do druhého počas čerpania. Keďže existuje jediný výstup na čerpanie materiálu, musí existovať spôsob prenosu betónu z valca do výstupu a potom do výtlačného potrubia.
Zásobník má S-trubicu na zabezpečenie dokončenia úlohy. Je tu jedna S-trubka pre dva valce, takže musí byť ľahké preradiť z jedného valca na druhý. Tento obvod môžeme vysvetliť zvážením každej z nasledujúcich komponentov.
Tandemové čerpadlo:Aby sa splnili požiadavky na tlak a prietok, tandemové čerpadlo inštalované v jednej časti okruhu radenia sa pripája k hlavnému hydraulickému čerpadlu, ktoré ho poháňa.
Rozdeľovací blok:Rovnako ako hlavný hydraulický okruh sú v okruhu radenia rozdeľovacie bloky.

Hydraulická funkcia miešadla je súčasťou pomocnej jednotky. Okruh riadi činnosť miešadla a ďalších doplnkových zariadení.
Miešadlo sa otáča, aby premiešalo betón v násypke a naplnilo valce. Tandemové čerpadlo na hlavnom okruhu obsluhuje pomocný okruh. Solenoidová kazeta alebo vypúšťací ventil je bezpečnostný mechanizmus, ktorý zabraňuje prietoku do pomocného okruhu, keď operátor aktivuje okruh núdzového zastavenia.
Jednou z najvýznamnejších funkcií pomocného okruhu je pomáhať pri čerpaní betónu vysoko vo vzduchu a na veľké vzdialenosti. Medzi hlavné komponenty tohto systému patria nasledujúce.
Koleno s otvormi na detekciu opotrebovania:Tieto otvory v kolenách čerpadla na betón pozostávajú z ochladzovacieho odlievacieho materiálu. Vyhladzujú tok transportbetónu a zvyšujú bezpečnosť a životnosť.
Výložník:Tento komponent visí v šikmom uhle a rozširuje previsnutú oblasť pre výraznejší stabilný pohyb.
Spodná časť zásobníka v tvare U:Táto časť uľahčuje počiatočný pohyb tekutého betónu z násypky do sacieho otvoru. Čistenie je prístupnejšie vďaka efektívnemu toku transportbetónu, pretože znižuje zostávajúci objem.
Elektricky ovládaná vákuová pumpa:Táto batériou napájaná vákuová pumpa minimalizuje pulzáciu a diskontinuitu toku betónu. Táto zložka vytvára homogénnejšiu zmes.

Striekacie rameno umiestni tok betónu na správne miesto. Teleskopické zdvíhacie plošiny a lešenia sú zbytočné, pretože komponent môže striekať na vzdialenosti až 56 stôp. Striekacia hlava mieša betón, výťahy a vzduch. Rozmery dýzy a celkový dizajn sú životne dôležité pre zabezpečenie minimálneho odrazu a správneho zapracovania betónu.

Vzduchový kompresor dáva betónu kinetickú energiu na striekanie a zhutňovanie. Na to, aby striekaný betón narazil na povrch miesta, je potrebná špecifická rýchlosť dosiahnutá prietokom vzduchu kompresora a správnym priemerom trysky.

Urýchľovač spĺňa požiadavku na skorý vývoj pevnosti tým, že urýchľuje tvrdnutie betónu. Dávkovanie vždy závisí od prietoku betónu. Túto funkciu vykonáva synchronizované dávkovacie zariadenie v kombinácii s pumpou na betón.

Motorizovaný podvozok prepraví betónové čerpadlo na požadované miesto. Konštrukcia podvozku je rozhodujúca, pretože sa musí vedieť otáčať na relatívne malom priestore a pracovať na nerovnom teréne.

Ovládací panel umožňuje jednoduchú obsluhu a potvrdzuje stav hotového betónu vo vnútri násypky. Operátori môžu regulovať rýchlosť čerpania na základe potrieb prevádzky. Digitálny displej zobrazuje, kedy je potrebné vykonať údržbu alebo výmenu.

Existujú tri hlavné spôsoby usporiadania potrubia na výstupe čerpadla. Cesta musí byť potvrdená podľa stavu na mieste.
Priame pripojenie:Po spojení vývodu s kužeľovou rúrkou sa rúry nasunú dopredu rovno.
Pripojenie typu U:Potom, čo sa výstup spojí s kužeľovou rúrou, pripojí sa jedna rovná rúra s dĺžkou 3 m a dve rúry s 90˚ ohybom sú spojené tak, aby vytvorili 180˚ vodorovný ohyb rúry.
Pripojenie typu L:Po pripojení vývodu ku kužeľovej rúre sa pripojí jedna 3 mpipe a jedna 90˚ ohybová rúra.
Priame pripojenie:Malý čerpací odpor, ale pri čerpaní do väčšej výšky je betón ľahko spätný tok, vhodný na horizontálnu alebo pod horizontálnu dopravu betónu.
Pripojenie typu U:Veľký odpor pri čerpaní, ale keď je výška čerpania veľká, betón nie je ľahké spätne prúdiť, vhodné na čerpanie vo veľkých výškach.
Pripojenie typu L:Odpor pri čerpaní je medzi vyššie uvedenými dvoma, ale bočná reakčná sila je väčšia, takže na kužeľovej rúre by malo byť pevné upevnenie.

Betónové potrubie by nikdy nemalo byť vystavené vonkajšiemu pnutiu.
Usporiadanie potrubia by malo byť položené v súlade so zásadou najkratšej vzdialenosti a najmenšieho počtu kolien.
Dopravné potrubie by malo byť umiestnené na ľahko prístupnom mieste, aby ho personál mohol vyčistiť a vymeniť.
Spojenie každého potrubia je pevné a stabilné. Ohyb potrubia by mal byť pridaný pevným pevným bodom, aby sa zabránilo otrasom potrubia a jeho uvoľneniu počas čerpania.
Žiadna rúrková svorka by sa nemala dotýkať zeme alebo podporných predmetov. Tam je medzera účelne demontovať a nainštalovať. Každá rúrková svorka je zaskrutkovaná, aby sa zabezpečilo, že spoje neprepúšťajú kal a vzduch.
Horizontálne potrubie by nemalo visieť vo vzduchu a malo by byť pevne pripevnené. Keď je pracovný čas veľmi dlhý, potrubie musí byť podložené drevenou podložkou.
Na výstupe z kužeľovej rúry nie je ohybová rúra pripojená priamo. Pripojí sa aspoň 5m potrubie a potom sa pripojí ohyb.
Potrubie vzdialené od stroja 3 m až 5 m by malo byť upevnené 1 až 2 m³ betónovým blokom. Betónový blok môže absorbovať prúdiacu protisilu, aby sa stroj ustálil a vibrácie potrubia sa znížili.
Pokládka výtlačného potrubia by mala spĺňať nasledujúcu požiadavku: betónovanie najskôr na vzdialené miesto, aby sa zabránilo spojeniu potrubia počas prevádzky.
V lete potrubie vystavené slnečnému žiareniu spôsobí upchatie, pretože prehriaty betón bude mať za následok stratu vody. Potrubie musí byť preto zakryté vrecami na mokrú trávu alebo podobne. V zime, keď je teplota až -5 stupňov , by malo byť potrubie pokryté vrecami na trávu, aby sa uchovalo teplo a zabezpečila sa teplota betónu.
Upevnite dopravné potrubie, ktoré je spojené s kužeľovým potrubím na výstupe zo stroja, aby bolo možné potrubia po zastavení pohodlne rozobrať na čistenie.
Dopravné potrubie v blízkosti stroja a v nebezpečnom priestore musí byť opatrené ochranným krytom, aby sa predišlo prasknutiu potrubia a poškodeniu uvoľnených svoriek.

Potrubie smerom nahor môže byť položené pozdĺž výťahovej šachty, lešenia alebo cez prefabrikovaný otvor v podlahe, aby bolo možné potrubie pohodlne demontovať.
Pri ukladaní potrubia smerom nahor použite novú dopravnú linku; keď je výška veľká, hrúbku rúrok treba použiť na dne. Rúry s hrúbkou musia byť použité na spodnej strane a musia byť ľahko demontovateľné. Ohybovú rúru nemožno použiť na podoprenie vertikálneho potrubia, každá rúra by mala byť podopretá 1 ~ 2 podperami. Rovná a ohýbaná rúra musí byť pripevnená na stenu. Lešenie, veža alebo výťah, aby sa preniesla betónová gravitácia potrubia z podpier do budovy.
Keď výška vertikálnych čiar stúpa, môže sa privádzaný betón nakloniť a tiecť dozadu a spôsobiť náraz na ventil S. Aby sa obmedzil otras, mala by byť medzi strojom a zvislým potrubím položená určitá dĺžka horizontálneho potrubia, aby odolalo spätnému toku betónu. Dĺžka horizontálneho potrubia nie je menšia ako 15% dĺžky vertikálneho potrubia a uzatvárací ventil by mal byť inštalovaný na horizontálnom potrubí výstupu stroja, ak je dodávka betónu na vysokej úrovni.
Ak je čerpacia vzdialenosť veľmi veľká a výkon betónu je veľký, môžete vykonať dve skupinové paralelné potrubia. Ak je jedno skupinové vedenie zablokované, ďalšie potrubie môže nepretržite fungovať.

Ak sa betón dodáva smerom nadol, keď pokles výšky presiahne 6 m, potrubie by malo byť položené podľa nasledujúceho obrázku, aby sa zabránilo segregácii betónu; Keď sa malta čerpá, špongiová guľa by mala byť umiestnená do potrubia v rôznych výškach každých 20 až 30 m, aby sa zabezpečilo normálne čerpanie.

Okrem usporiadania čerpacieho potrubia je veľmi dôležité aj usporiadanie betónového čerpadla a je potrebné venovať pozornosť nasledujúcim aspektom.
Po dodaní betónového čerpadla na miesto by malo byť postavené mimo svahov, násypov, výkopov atď. Malo by sa tiež zvážiť ľahký prístup, keď je prepravný vozík naložený, a čo najviac skrátiť čerpacie potrubie.
Betónové čerpadlo musí byť umiestnené na pevnom a rovnom povrchu, najlepšie vyliatím plochého betónového základu a postavením jednoduchej kôlne.
Keď pumpa dosiahne určenú polohu, upravte jej výšku pomocou zdviháka tak, aby sa pohybové koleso pumpy nachádzalo nad zemou, a nohy pripevnite kolíkmi podpery. Uistite sa, že sa dvierka zásobníka voľne otvárajú a zatvárajú a či je vhodné vyčistiť materiál; ak čerpadlo dlhší čas nehýbete, môžete pneumatiky odstrániť.
V okolí pracoviska betónového čerpadla by sa malo zabezpečiť, aby bol zdroj vody dostatočný a odvodňovacie zariadenia plynulé, a mali by sa nastaviť vhodné osvetľovacie zariadenia.
Okolo čerpadla musí byť pracovný priestor 1 meter, aby ho personál mohol obsluhovať a udržiavať.
Pri čerpaní zo stavu nízkeho tlaku do stavu vysokého tlaku je potrebné čerpadlo znovu upevniť, aby mohlo pracovať stabilne a spoľahlivo.
